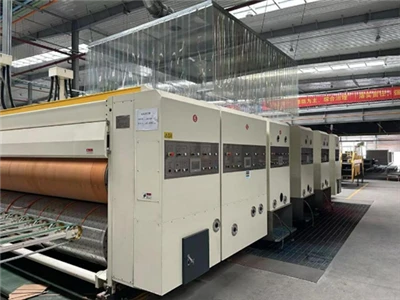

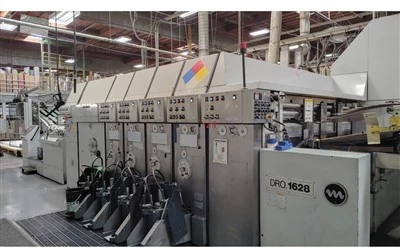

A máquina de corte e vinco para impressão-transforma um papelão ondulado comum em uma caixa de papelão dobrável por meio de quatro processos intimamente conectados: alimentação de papel, impressão, ranhuramento, ranhuramento, vinco e corte-e vinco. Abaixo estão várias unidades e princípios básicos de trabalho:
1. Departamento de alimentação de papel:
Dever principal: Fornecimento e posicionamento precisos
Princípio de funcionamento: Folhas individuais de papelão são alimentadas suavemente na linha de produção, e a posição de cada papelão que entra na próxima etapa é garantida de forma precisa e livre de erros através de dispositivos como defletores.
2. Unidade de impressão:
Dever principal: Impressão de transferência de padrão
Princípio de funcionamento: adote o processo de transferência de "rolo de grade-placa de impressão-papelão", imprima a tinta na superfície do papelão. Normalmente consiste em múltiplas unidades para obter impressão sobreposta multi{3}}cor.
3. Unidade de ranhura
Tarefa principal: vincar e ranhurar
Princípio de funcionamento: pressionar vincos fáceis de dobrar no papelão e cortar as ranhuras solicitadas para a junção da caixa de papelão, este é o ponto chave para fazer o papelão "ficar de pé" em uma caixa.
4. Unidade-de corte e vinco
Serviço de cordão: finalização final
Princípio de funcionamento: utilize uma faca de aço para dar pressão, corte o papelão no formato final conforme contorno pré-definido, retirando o excesso.
Todo o ponto-chave do processo está na sincronização e precisão. Equipamentos modernos geralmente usam PLS como cérebro para coordenar o movimento de cada unidade, o que pode garantir que a posição de impressão, ranhuras e contornos de corte-se encaixem perfeitamente em altas velocidades.
Dois detalhes técnicos devem lhe dizer:
A compensação pelas perdas-de corte e vinco: na unidade-de corte e vinco, há uma unidade principal chamada rolo de almofada de borracha, esses rolos realizarão o processo de corte-juntamente com o rolo modelo. O rolo da almofada de borracha é uma parte vulnerável e o diâmetro será reduzido após o desgaste, resultando em velocidade linear assíncrona com o rolo modelo e afetando a precisão. Portanto,-equipamentos de última geração terão um "mecanismo de rastreamento de velocidade do rolo da almofada de borracha", que compensará a diferença de velocidade causada pelo desgaste da almofada de borracha em tempo real por meio de um dispositivo de velocidade variável, garantindo uma qualidade-de corte consistente.
A evolução da transmissão de precisão: o equipamento tradicional através do comprimento mecânico e das engrenagens para transmitir potência, a precisão é facilmente afetada. A moderna tecnologia avançada é a "transmissão sem eixo", o que significa que cada unidade de função (como unidade de impressão, unidade de ranhura) é acionada por servo motor independente e ajustada uniformemente pelo sistema de controle. Este método eliminará erros mecânicos de acumulação, poderá fazer com que o equipamento funcione de maneira mais suave e alcançará maior precisão na correspondência de cores e ranhuras.
